Обратный клапан RK-41

  • pdf (язык документа: русский) скачатьИнструкция по установке
  • pdf (язык документа: русский) скачатьТехнические характеристики

Указание по безопасности

Монтаж и ввод оборудования в эксплуатацию разрешается производить только силами квалифицированного и проинструктированного соответствующим образом персонала. Техническое обслуживание и замена оборудования должны осуществляться только персоналом, специально назначенным для проведения данных работ и прошедшим соответствующий инструктаж.

Использование по назначению

Обратные клапаны RK фирмы Gestra применяются в трубопроводах для предотвращения движения потока среды в обратном направлении. При выборе борудования необходимо принимать во внимание диапазон допустимых давлений и температур, учитывать химическую и коррозионную стойкость борудования, находящегося под давлением, к используемой среде. Проверяйте химическую стойкость материалов, из которых изготовлено оборудование, и пригодность оборудования для эксплуатации в конкретных рабочих условиях.

Внимание

На фирменной табличке указаны технические характеристики оборудования. Если на оборудовании нет фирменной таблички, то это оборудование не должно устанавливаться и эксплуатироваться.

Предупреждение об опасности

В рабочем режиме оборудование находится под давлением! При откручивании соединительных фланцев или уплотнительных пробок может вытекать горячая вода, агрессивная жидкость, выходить токсичный газ или пар. Возможно получение тяжелых ожогов всего тела или отравлений! Монтаж и техническое обслуживание оборудования должны производиться только при нулевом избыточном давлении в трубопроводе перед и после оборудования. Во время работы оборудование становится горячим или сильно холодным. Возможно получение тяжелых ожогов кистей рук и предплечий. Монтаж и техническое обслуживание оборудования следует проводить только при комнатной температуре. Внутренние части оборудования имеют острые края, которыми можно порезаться. Монтаж и техническое обслуживание необходимо проводить всегда в рабочих перчатках.

Директива ATEX (Atmosphere Explosible) 94/9/EC, 1999/92/EC

Данное оборудование может применяться в следующих взрывоопасных зонах: 0, 1, 2, 20, 21 и 22. Данное оборудование не является потенциально взрывоопасным и, соответственно, не подпадает под действие Директивы 94/9/EC. Данное оборудование не требует маркировки Ex (взрывобезопасное исполнение). Поверхность оборудования не нагревается до чрезмерно высоких температур. Обслуживающий персонал должен убедиться в том, что рабочая среда не нагревает поверхность оборудования до недопустимо высоких температур.

Технические характеристики

Для определения характеристик обратного клапана по давлению смотри маркировку на корпусе или фирменную табличку (класс давления PN/Class, код материала, материал пружины, наклейка на корпусе при использовании мягкого уплотнения). Уточняйте минимально допустимую температуру для клапанов с мягкими уплотнениями и определенными материалами пружин.

Тип PN/CL DN Макс. раб. давл. / Макс. раб. темп. [бар] / [°C]
RK 70 6 / - 15 - 100 6 / -30 0,5 / 130
RK 70 6 / - 125 - 200 6 / -30 0,5 / 130
RK 71 16 / - 15 - 100 16 / -60 13 / 250
RK 41 16 / - 15 - 100 16 / -60 13 / 250
RK 41 16 / - 125 - 200 16 / -10 13 / 300
RK 44 16 / - 15 - 100 16 / -200 13 / 250
RK 44 16 / - 125 - 200 16 / -10 13 / 250
RK 44S 16 / - 15 - 100 16 / -200 16 / 90
RK 76 40 / 300 15 - 100 49,6 / -10 31,6 / 300
RK 86 40 / 300 15 - 100 51 / -10 36,9 / 350
RK 86 40 / 300 125 - 200 51 / -10 34,5 / 400
RK 86A 40 / 300 15 - 200 49,6 / -200 24 / 550
RK 16A 40 / 300 15 - 100 49,6 / -200 24 / 550
RK 16C 40 / 300 15 - 100 49,6 / -200 29,3 / 400
RK 26A 40 / 300 15 - 100 49,6 / -200 25 / 550
RK 49 160 / – 15 - 65 160 / -10 110,8 / 550
RK 49 160 / – 80 - 200 160 / -10 55,3 / 530
RK 29A 63 / – 15 - 200 63 / -200 44,2 / 500
RK 29A 100 / – 15 - 200 100 / -200 70,2 / 500
RK 29A 160 / – 15 - 200 160 / -200 112,4 / 500
RK 29A 250 / – 15 - 200 250 / -200 175,6 / 500
RK 29A 320 / – 15 - 200 320 / -200 224,7 / 500
RK 29A 400 / – 15 - 200 400 / -200 280,9 / 500
RK 29A – / 400 15 - 200 66,2 / -200 37,6 / 500
RK 29A – / 600 15 - 200 99,3 / -200 56,6 / 500
RK 29A – / 900 15 - 200 148,9 / -200 84,7 / 500
RK 29A – / 1500 15 - 200 248,2 / -200 140,9 / 500
RK 29A – / 2500 15 - 200 413,7 / -200 235 / 500

Описание

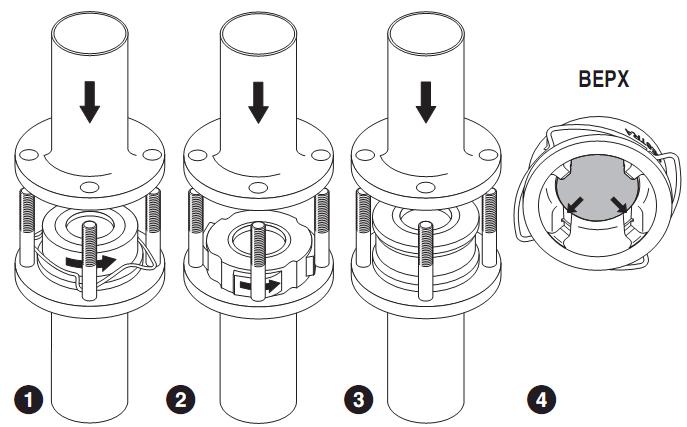

Обратный клапан Gestra RK с центрирующим спиральным кольцом или с самоцентрирующимся корпусом. Клапан может быть смонтирован в любом положении. Исключение: клапаны без пружины монтируются только в вертикальных трубопроводах с направлением движения среды «снизу-вверх».



Обратный клапан с центрирующим спиральным кольцом Обратный клапан с центрирующим спиральным кольцом
Обратный клапан с центрирующими приливами на корпусе Обратный клапан с центрирующими приливами на корпусе
Обратный клапан с самоцентрирующимся корпусом Обратный клапан с самоцентрирующимся корпусом
Расположение направляющих ребер Расположение направляющих ребер (при монтаже в горизонтальном трубопроводе)

Монтаж

монтаж

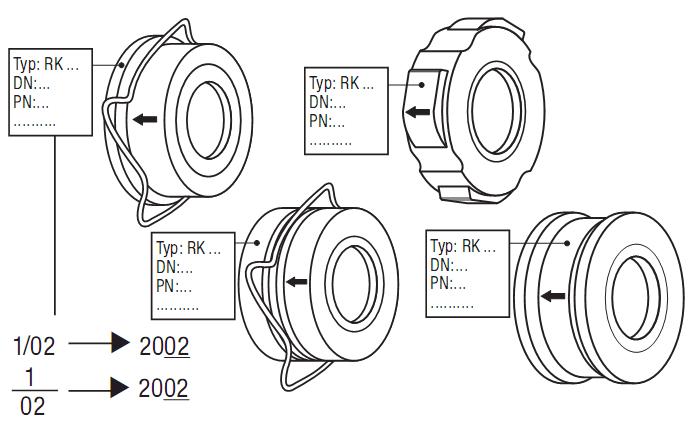

Фирменная табличка/ Маркировка

фирменная маркировка

Oбратные клапаны для фланцев Ру 6/10/16
RK41, Ру 16

Применяются для жидкостей, газов и паров

обратные клапаны

обратные клапаны

Границы использования при металлическом затворе
Условные проходы Ду 15 - 100 125 - 200
Условное давление Ру 161)
Избыточное рабочее давление бар
Рабочая температура °C
16 14 13
120 200 250
16 14 13
120 200 300
Низкая температура °C -602) -102)

1) Применим для жидкости также для ANSI 125 и 150.

2) Наименьшие эксплуатационные температуры при условном давлении.



Эластичные уплотнения
EPDM: от -40°С до +150°С для воды, конденсата и пара.
FKM: от -25°С до +200°С для минеральных масел, газов и воздуха.

Эти значения можно использовать только если они находятся внутри границ, определенных для металлических затворов. О химической стойкости см. в информации GESTRA А2.1.



Вид подсоединений для зажимной арматуры 3)
Серийное исполнелнение устанавливается между фланцами в соответствии с
DIN BS ANSI
DIN 2501 Ру 6/10/16 BS 10 таблица D, E, F ANSI B 16.1 класс 125 FF
ANSI B 16.5 класс 150 RF 4)

3) Ду 15-100 со спиральным центрирующим кольцом.

4) ANSI 150 RF подходит только при Ду 125-200.



Размеры

Условный проход мм 15 20 25 32 40 50 65 80 100 125 150 200
дюймов ½ ¾ 1 2 3 4 5 6 8
Размеры в мм L5) 16 19 22 28 31,5 40 46 50 60 90 106 140
D 40 47 56 72 82 95 115 132 152 184 209 264
Вес кг 0,1 0,2 0,25 0,5 0,7 1,1 1,4 2 3,5 6,8 10 20

5) Небольшие монтажные длины в соответствии с DIN 3202, часть 3, ряд К4.



Материалы

Ду 15-100 DIN Сравним с ASTM
Корпус, седло и направляющие ребра CuZn 35 Ni 2.0540
Клапанная тарелка, колпачок пружины X 6 CrNiMoTi17 12 2 1.4571 A 182F 316
Закрывающая пружина A 313 Тип 316
Центрирующее кольцо X 12 CrNi 177 1.4310 A 313 Тип 302
Ду 125-200
Корпус, седло EN-GJL-250 GG-25 EN-JL 1040 0.6025 A 126 Класс А
Конус, цапфа EN-GJS-400-15 GGG-40 EN-JS 1030 0.7040 А 536 60-40-18
Направляющая UZSt37-2 1.0161 А 105
Гильза X5 CrNi 18 10 1.4301 А 182F 304
Закрывающая пружина X 6 CrNiMoTi 17 12 2 1.4571 A 313 Тип 316

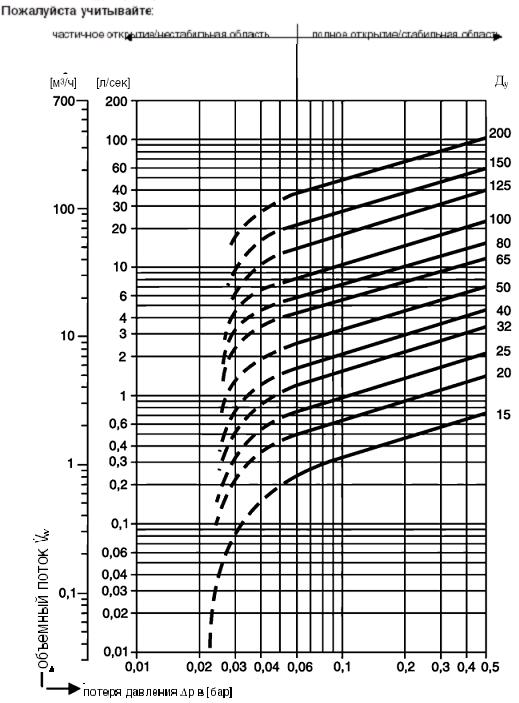

Диаграмма для определения потерь давления

Приведены значения для воды при 20°С. Для того, чтобы оценить потери давления в других средах, нужно рассчитать величину эквивалентного расхода воды. Приведенные на диаграмме значения получены при измерениях на обратных клапанах с пружинами в горизонтальном трубопроводе. При вертикальной установке незначительные отклонения будут только в зоне частичного открытия.

Формула для определения потерь давления
VW = эквивалентный расход воды в [л/с] или [м3/ч]
ρ = плотность среды (в условиях эксплуатации) в [кг/м3]
V = объемный расход среды (в условиях эксплуатации) в [л/с] или в [м3/ч]

Диаграмма для определения потерь давления

Давления открытия

Перепады давления при нулевом объемном расходе.

Ду Давление открытия в мбар
Направление потока для клапана
без пружины с пружиной
15 2,5 25 22,5 20
20 2,5 25 22,5 20
25 2,5 25 22,5 20
32 3,5 27 23,5 20
40 4,0 28 24,0 20
50 4,5 29 24,5 20
65 5,0 30 25,0 20
80 5,5 31 25,5 20
100 6,5 33 26,5 20
125 10,5 31,0 20,5 10
150 11,5 33,0 21,5 10
200 11,2 32,4 21,2 10

Специальные пружины для определенных давлений открытия по запросу с надбавкой к цене:
Между 5 и 1000 мбар при Ду 15-50, 5 и 700 мбар при Ду 65 и 80, 5 и 500 мбар при Ду 100-200.

Описание

DISCO-обратный клапан RK фирмы GESTRA.
Зажимная арматура небольшой монтажной длины в соответствии с DIN EN 558-1, часть 49.

При серийном исполнении устанавливается между фланцами трубопровода в соответствии с DIN, BS и ANSI. Данные о условном давлении, условном проходе, материале корпуса. Затвор металлический или эластичный (EPDM или FKM).

Данные для заказа

Тип RK 41
Затвор металлический или EPDM или FKM.

Только для контроля: среда, пропускная способность, рабочее давление и температура. Стандартное обозначение фланцев трубопровода.

Обратите внимание

Системы, подверженные колебаниям, например, установки с компрессорами, требуют, кроме прочего, специальных исполнений обратных клапанов. При заказе обязательно укажите на такие особенности применения и возможно более точно сообщите эксплуатационные параметры. Поставка осуществляется в соответствии с нашими общими условиями сделки. Оставляем за собой право на внесения технических изменений.

Аналоги

Аналогами обратных клапанов RK 41 фирмы Gestra являются обратные клапаны VYC, обратные клапаны CVS, обратные клапаны CV, обратные клапаны 802, обратные клапаны 812, обратные клапаны CB, обратные клапаны ARI-Check, обратные клапаны DCV, обратные клапаны WKP.
